本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油生产电机的组高低压配电源箱的效应： 1、恰当的重新分配能耗。 2、便宜对电路设计的启闭方法。 3、有较高的安全可靠安全防护网品级，能客观事物的提示电路板的导通方式。

项目名称：656KW汽油并网发变频电动设备单机配电箱主要元件明细清单
电气安装箱最主要的器件通知单
号码	称谓	技术参数年纪	政府部门	个数	批发厂家
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发马达组把控好器	HGM6110	只	1	众智
3	带汽车发电机马达转动速度有效驱动器	C2002	只	1	孚创
4	直流变压器电源开关控制模块	DC24V	只	1	众智
5	小规模间中间继电器元件	HH54P    DC24V	只	2	正泰
6	微型其中继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

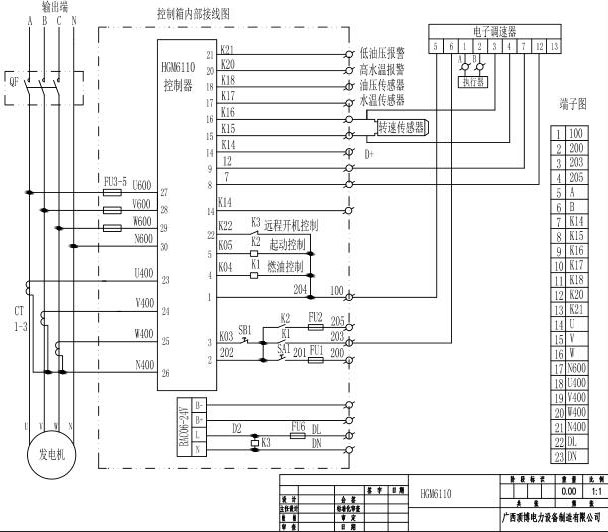

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ruiyi2020.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
